截至2026年，智能座舱领域各主流配置的竞争已日趋白热化，然而阳光辐照所引发的材料老化问题正逐步演变为影响用户体验的关键因素之一。

   新能源汽车在经历夏季长时间暴晒后，有用户反映出现了中控屏色彩偏移明显、调光天幕切换反应迟缓、触控区局部不响应等现象。这些并非偶发情况，而是光老化在智能座舱各类组件上的常见表现。

   如何采用严谨的测试方法，确保智能座舱能真正承受住阳光的长期考验？Q-SUN氙灯试验箱正是得到全球众多主机厂验证的可靠解决方案。

一、氙灯老化测试的行业地位与背景

   氙灯加速老化试验目前已被绝大多数汽车主机厂采纳为内饰件耐候性评价的主流方法。与传统的紫外老化测试相比，氙灯设备的突出优势在于其全光谱模拟能力。传统紫外老化箱只能覆盖紫外波段，无法模拟可见光和红外线的影响，而对于智能座舱中的调光膜、光学膜及AR-HUD相关材料而言，后两者同样是导致性能衰退的重要因素。

（中控屏与仪表盘）

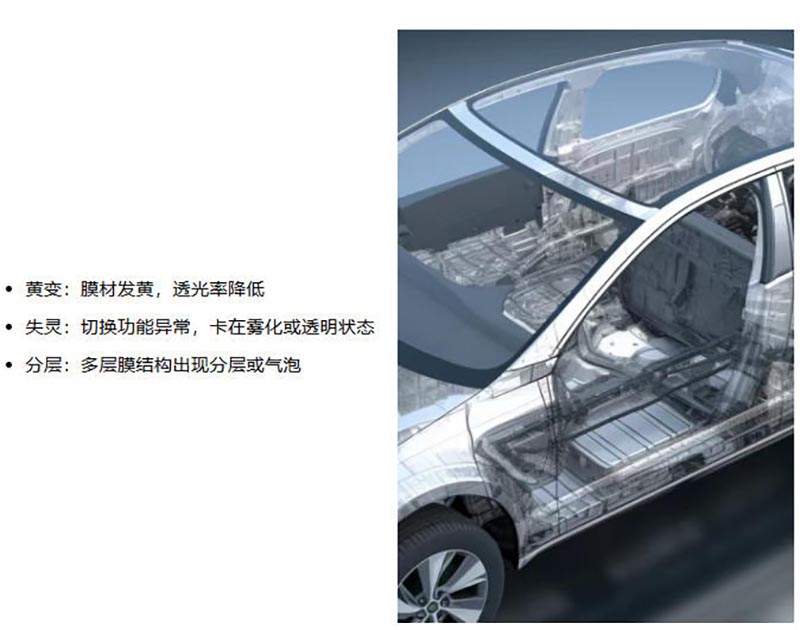

（天幕与侧窗(PDLC或EC调光膜）

二、典型失效模式解析

  光老化的影响远超中控屏幕的范围。智能座舱中众多交互组件暴露在阳光、高温与高湿环境下，可能出现以下失效形态：中控屏和仪表盘的显示品质下降，天幕与侧窗（含PDLC或EC调光膜）的功能性衰减。这些失效背后是偏光片、ITO导电膜、液晶聚合物等敏感材料的性能劣化。紫外线、高温与湿气的耦合作用，共同构筑了座舱光老化的系统风险。

三、Q-SUN氙灯测试的关键技术要点

全光谱精准模拟。

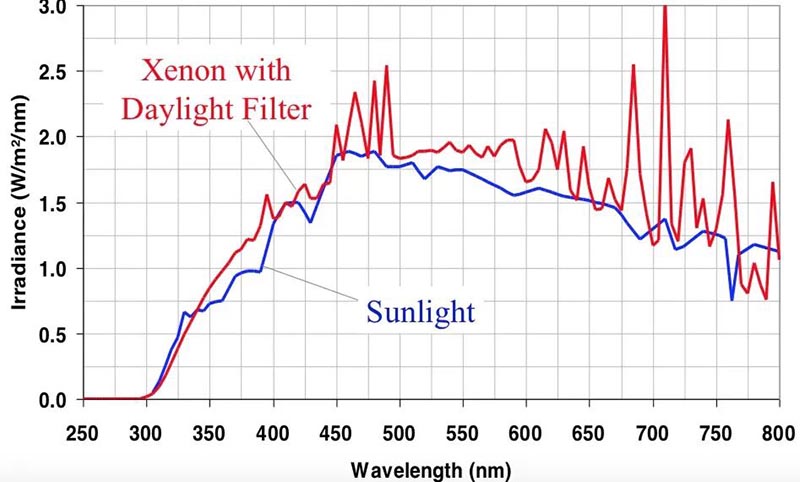

  Q-SUN设备采用氙弧灯配合滤光片，光谱范围覆盖紫外线（290nm起始）至可见光乃至红外波段，与真实太阳光谱高度接近，测试结果的置信度因此大幅提升。

真实环境循环再现。

  该设备可编程控制温湿度及喷淋过程，模拟“白天高温暴晒 + 夜晚高湿冷却”的日间温差循环，这种环境条件下调光膜导电层氧化、膜层分层等问题更容易被提前发现。

高重复性测试保障。

  闭环辐照控制系统确保了结果的极高重复性。SOLAR EYE系统具备实时监测和自动光强补偿功能，即便设备持续运行超过一千小时，所获得的数据依然稳定可靠，不同批次的测试结果之间可以进行有意义的对比分析。

四、两种关键膜材的失效验证

ITO导电膜——电阻升高引发切换异常。

  失效机理在于：高温和紫外线辐照会加速ITO晶格形变与氧化过程，导电膜的方块电阻随之升高。当电阻值越过设定阈值后，电场难以驱动调光层做出响应，天幕的切换反应就会变得迟钝甚至完全失效。针对这一问题，Q-SUN设备在光照环境下通过精准的温度控制（黑板温度精度达±0.3℃）和可编程的高湿循环，完美再现导电膜在湿热老化条件下的性能衰减，从而筛选出最佳的镀膜工艺与材料配比。

调光膜——黄变与响应延迟。

  失效机理表现为：调光膜中的液晶成分、聚合物基底或封装胶在紫外辐照下发生光氧化降解，导致膜材变黄、透光率下降，液晶材料的旋转粘度同时升高，从而使切换速度变慢。Q-SUN利用SOLAR EYE系统精确调控340nm和420nm波段的辐照强度——这两个波段正是引发黄变的关键光谱区域。通过对不同配方在同剂量紫外辐照下的黄变情况进行比对，可以高效筛选出抗紫外性能最优的液晶配方。

五、典型测试标准参数参考

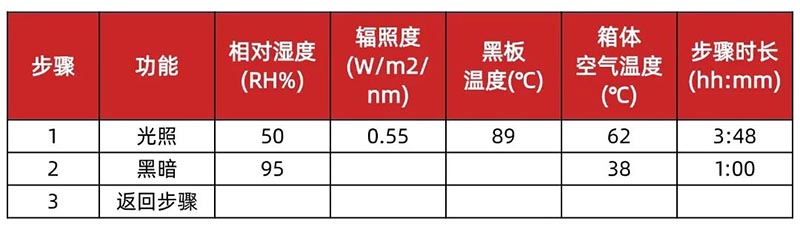

  以SAE J2412（2024版）标准为例，该标准采用可控辐照度氙弧灯设备对汽车内饰件进行加速老化暴露测试。其主要参数设定为：辐照度控制点位于340nm或420nm；温度测控采用黑板温度计或黑标温度计；滤光片可选用Extended UV-Q/B紫外延展滤光片。
